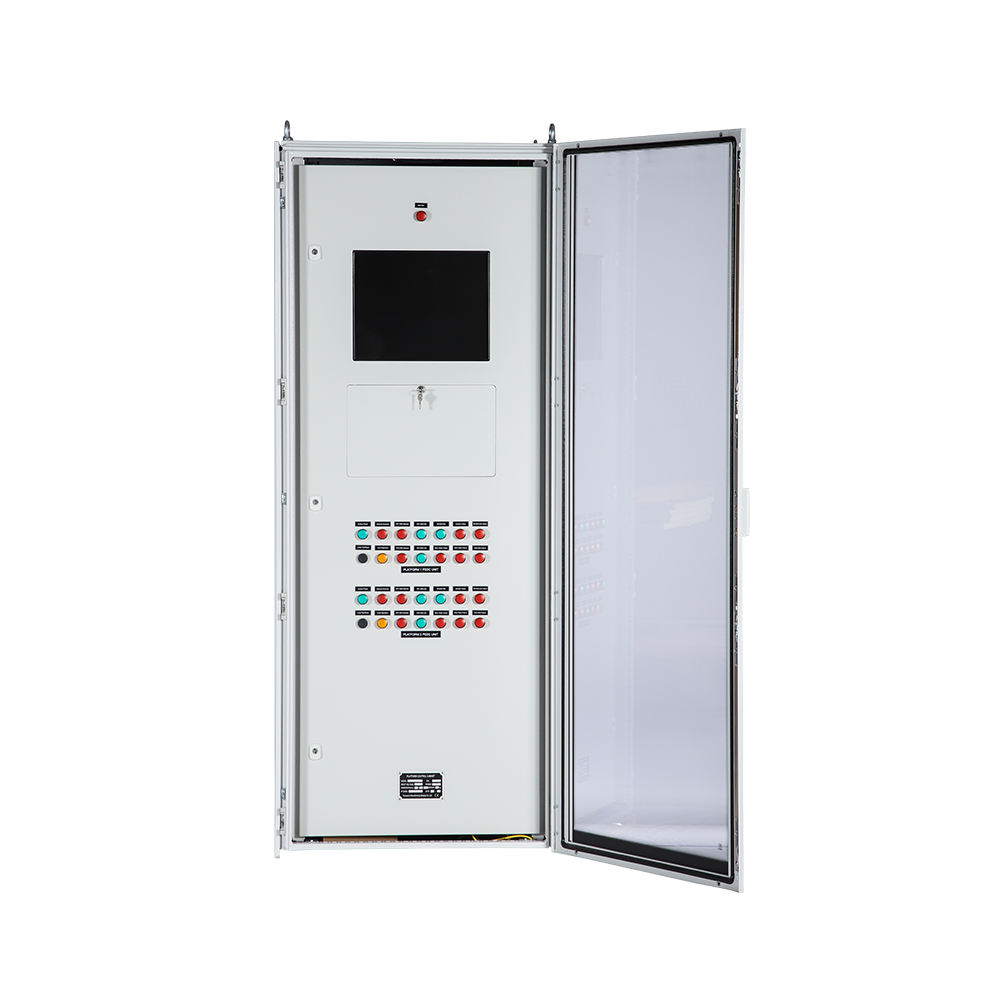

HMI -kontrolpanel

Relevante standarder

UL 508A

IEC61000-4 《Ændring 1-elektromagnetisk kompatibilitet (EMC)》

Funktioner og fordele ved HMI -kontrolsystemer

Oversigt over HMI Control Systems Architecture
HMI -systemer er en vigtig komponent i industriel automatisering, der giver en grafisk grænseflade til operatører til at interagere med maskiner og kontrolsystemer. En HMI kommunikerer typisk med programmerbare logiske controllere (PLC'er) og andre industrielle kontrolenheder. HMI oversætter komplekse data fra maskinerne til en tilgængelig visuel repræsentation, der giver operatører mulighed for at overvåge processer, indgangskommandoer og styre systemet effektivt. Denne arkitektur kan variere fra en enkelt, standalone terminal, der kontrollerer en maskine til et distribueret system, der fører tilsyn med et komplekst netværk af processer.

Nøglefunktioner i en HMI -controller

Moderne HMI -controllere er udstyret med en række funktioner designet til at optimere industrielle operationer:

Real-time datavisualisering: HMI'er giver operatører live data fra maskiner og sensorer, præsenteret gennem intuitiv grafik som diagrammer, grafer og dashboards. Denne øjeblikkelige feedback er afgørende for overvågning af systemets ydeevne og træffer hurtige, informerede beslutninger.

Brugervenlig grænseflade: Med grafiske brugergrænseflader (GUI'er), der ofte inkorporerer berøringsskærme, forenkler HMIS samspillet mellem operatøren og komplekse maskiner. Dette intuitive design reducerer læringskurven for nye operatører.

Tilpasbare kontrolpaneler: Ingeniører kan skræddersy HMI -skærme til at vise de mest relevante oplysninger til en bestemt operation, hvilket hjælper med at minimere rodet og reducere risikoen for operatørfejl.

Alarm- og meddelelsessystemer: HMI'er er designet til at advare operatører om operationelle problemer eller potentielle farer i realtid, hvilket hjælper med at forhindre ulykker og minimere nedetid.

Datalogning og analyse: Disse systemer kan indsamle og gemme præstationsdata, som er uvurderlige til fejlfinding, procesoptimering og sikre lovgivningsmæssig overholdelse.

Forbedring af produktivitet og sikkerhed i driften

HMI -kontrolsystemer øger produktiviteten markant ved at strømline processer og reducere sandsynligheden for menneskelig fejl. Ved at automatisere komplekse opgaver kan operatører styre flere maskiner og processer fra et centraliseret sted, hvilket fører til forbedret effektivitet og arbejdsgangsstyring. Overvågning af realtid og tidlige advarselsfunktioner hjælper med at registrere og løse problemer hurtigt, hvilket minimerer maskinens nedetid.

Sikkerhed er et andet vigtigt problem i industrielle omgivelser, som HMIS adresserer effektivt. Disse systemer giver operatører realtidsadvarsler om potentielle farer, såsom overophedning eller systemfejl, hvilket muliggør øjeblikkelig korrigerende handling. HMIS kan også programmeres med automatiserede sikkerhedsresponser, som at lukke en maskine ned, når en kritisk tærskel nås. Desuden kan de håndhæve sikkerhedsprotokoller ved kun at begrænse adgangen til følsomme systemkontrol til autoriseret personale.

Industriapplikationer

Alsidigheden af ​​HMI -kontrolsystemer har ført til deres udbredte vedtagelse på tværs af adskillige brancher:

Fremstilling: I fremstillingen bruges HMI'er til at overvåge og kontrollere produktionslinjer, maskiner og robotsamling. De leverer data i realtid om produktionsmetrik, der gør det muligt for operatører at optimere processer og sikre produktkvalitet.

Energi & strøm: Energisektoren er afhængig af HMI'er til netstyring, kraftværkskontrol og overvågning af vedvarende energikilder som vind og solenergi. Disse systemer hjælper med at afbalancere belastninger, udføre proaktiv vedligeholdelse og sikre en stabil energiforsyning.

Mad & farmaceutiske ting: I disse stærkt regulerede industrier er HMI'er afgørende for overvågning af kritiske parametre såsom temperatur, tryk og fugtighed for at sikre produktkvalitet og sikkerhed. De er designet med hygiejniske overflader, der er lette at rengøre og kan modstå aggressive rengøringsmidler.

Smart fabrikker og industri 4.0: HMI'er er et nøgleelement i smarte fabrikker og industrien 4.0 revolution. De tjener som porten til smart fremstilling ved at forbinde arbejdstagere med smarte maskiner og industrielle internet af ting (IIoT) enheder. I dette sammenkoblede miljø forener HMIS data fra forskellige kilder, herunder IoT -sensorer og skyplatforme, for at forbedre operationel synlighed og kontrol.

De forskellige behov hos moderne industrier kræver ofte HMI -løsninger, der er skræddersyet til specifikke applikationer og miljøer.

Industriel HMI -berøringspaneltilpasning

Holdbarhed og ydeevne af industrielle HMI -berøringspaneler

Industrielle HMI -berøringspaneler er konstrueret til robusthed og pålidelighed for at modstå krævende miljøer, der er kendetegnet ved ekstreme temperaturer, vibrationer, støv og fugt. De ligger ofte i robuste indhegninger lavet af materialer som rustfrit stål eller forstærket polycarbonat og kan have en høj indtrængningsbeskyttelsesrating (IP) for at beskytte mod støv og vand. Selve berøringsskærmen kan være modstandsdygtige, som kan betjenes med handsker eller kapacitive og ofte fremstilles med industriel kvalitet eller styrket glas til påvirkning og ridsemodstand.

Brugerdefinerede berøringspanelkrav på tværs af brancher

Forskellige brancher har unikke krav til HMI -berøringspaneler. F.eks. Kræver fødevare- og farmaceutiske industrier paneler med hygiejniske, sømløse overflader, der er lette at desinficere. I farlige miljøer, såsom olie- og gasproduktion, kan HMI'er muligvis være eksplosionssikre. Udendørs applikationer kræver sollyslæsbare skærme og evnen til at operere i en lang række temperaturer.

Design og teknisk support

Indsamling af kundebehov i designfasen

Det første trin i at skabe en brugerdefineret HMI -løsning er en grundig forståelse af kundens behov. Dette involverer at identificere de specifikke operationelle udfordringer, miljøforhold og brugerkrav for at sikre, at det endelige produkt passer perfekt til den tilsigtede anvendelse.

Brugerdefineret UI/UX -interface -design

En godt designet brugergrænseflade (UI) og brugeroplevelse (UX) er kritiske for effektiviteten af ​​en HMI. Designet skal være intuitivt med et klart layout og let navigation for at reducere indlæringskurven og minimere operatørfejl. Tilpasning muliggør oprettelse af grænseflader, der er i overensstemmelse med de specifikke arbejdsgange og prioriteter ved en bestemt operation.

Modulær konfiguration og funktionel ekspansion

Moderne HMI'er har ofte et modulært design, der muliggør let ekspansion og opgraderinger. Denne fleksibilitet sikrer, at HMI -systemet kan tilpasse sig at udvikle produktionsbehov og teknologiske fremskridt uden at kræve en komplet eftersyn.

Kabinetter og strukturel tilpasning

Den fysiske indkapsling af en HMI er en kritisk komponent i dens holdbarhed.
Valg af de rigtige indkapslinger: En række forskellige materialer er tilgængelige, herunder rustfrit stål til hygiejniske anvendelser, aluminium til dets lette og korrosionsbestandige egenskaber og specialiserede vandtæt og støvtæt indhegninger til barske miljøer.
Design til specifikke miljøer: HMI'er kan designes til en række udfordrende indstillinger, fra udendørs installationer, der er udsat for elementerne til rent rummiljøer med strenge hygiejnestandarder.

Leverandører og forsyningskæde samarbejde

Valg af pålidelige leverandører og sikring af langsigtede partnerskaber

Kvaliteten og pålideligheden af ​​et HMI -system er stærkt afhængige af de anvendte komponenter. Det er vigtigt at etablere stærke, langsigtede partnerskaber med velrenommerede leverandører for at sikre en konsekvent forsyning af dele af høj kvalitet.

Kvalitetskontrol og ledelsestyring

En robust kvalitetskontrolproces i hele forsyningskæden er afgørende for at garantere ydeevnen og levetiden for det endelige produkt. Effektiv styring af forsyningskæden er også afgørende for styring af ledetider og sikring af rettidig levering af tilpassede HMI -løsninger.

Fremtidig udvikling og tendenser

Smart integration med IoT

Integrationen af ​​HMI'er med Internet of Things (IoT) er en betydelig tendens, der fører til mere tilsluttede og datarige industrielle miljøer. IoT-aktiverede HMI'er kan indsamle store mængder data fra et netværk af sensorer og enheder, hvilket giver et omfattende overblik over driften. Denne integration muliggør forbedret dataanalyse, fjernovervågning og kontrol og forudsigelig vedligeholdelse.

Edge computing kombineret med HMI -kontrolpaneler

Edge computing involverer behandling af data lokalt, nær kilden til datagenerering, snarere end at sende dem til en centraliseret sky til behandling. Når det kombineres med HMI'er, kan Edge Computing reducere latenstid og forbedre realtidsydelsen for kontrolsystemer. Dette er især fordelagtigt for applikationer, der kræver øjeblikkelig lydhørhed.

AI-applikationer i grænseflader i human-maskine

Kunstig intelligens (AI) er indstillet til at revolutionere HMI -teknologi ved at gøre interaktioner mere intuitive, effektive og intelligente.

Natural Language Processing (NLP): NLP giver operatører mulighed for at interagere med maskiner ved hjælp af stemmekommandoer, hvilket gør operationer hurtigere og mere intuitivt, især i håndfri miljøer.

Forudsigelig analyse: AI-algoritmer kan analysere data i realtid for at forudsige maskinfejl, foreslå vedligeholdelsesplaner og anbefale justeringer for at optimere effektiviteten.

Generativ AI: Denne teknologi kan bruges til at oprette tilpassede interfacelayouts og indhold baseret på individuelle brugerpræferencer og historiske interaktionsdata.
Visuel anerkendelse: AI-drevne HMI'er kan analysere visuelle data fra kameraer for at identificere produktdefekter, overvåge sikkerhedsbetingelser og automatisere kvalitetskontrolprocesser.
