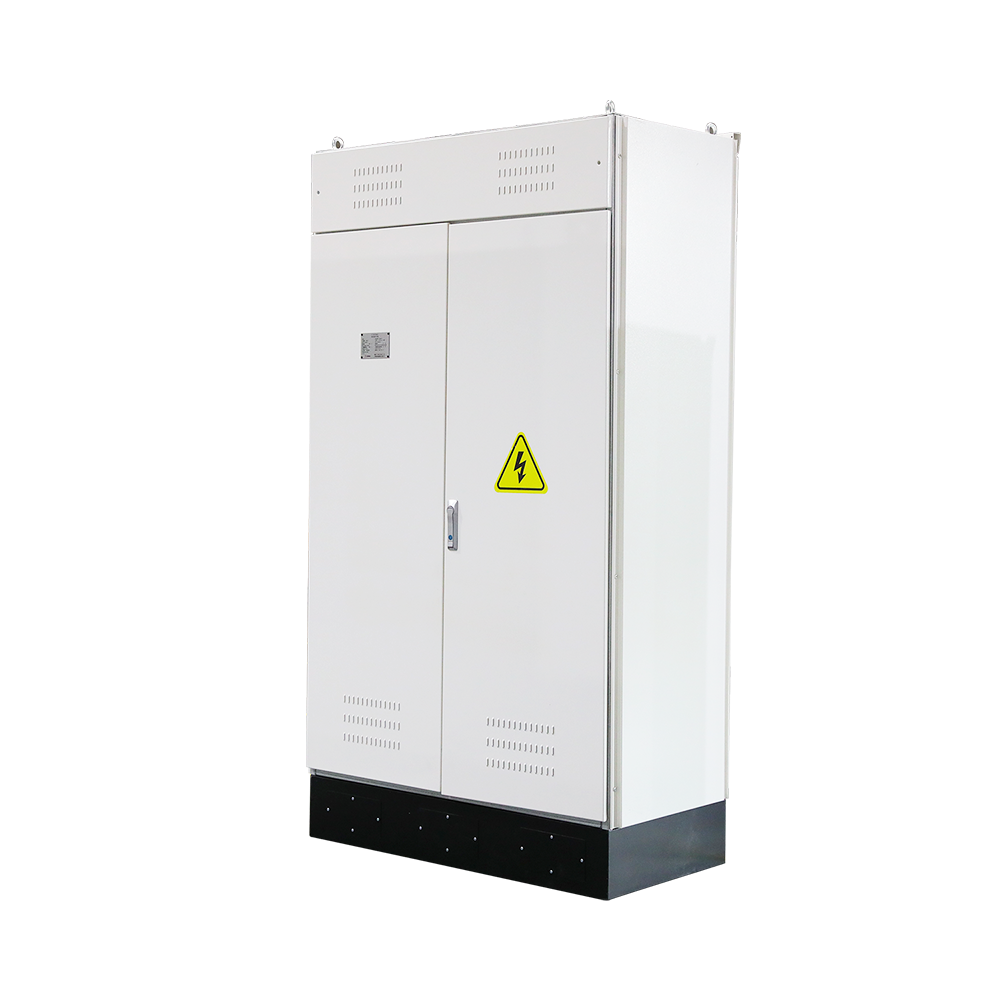

Blødt startpanel

Relevante standarder

UL 508A

IEC61000-4 《Ændring 1-elektromagnetisk kompatibilitet (EMC)》

Hvad er blød start?

Blød start henviser til metoden til gradvist at rampe op spændingen og den strøm, der leveres til en elektrisk motor. I stedet for at udsætte motoren og tilsluttet belastning til pludselig drejningsmoment og høj strøm, sikrer den bløde startproces en glat og kontrolleret acceleration.

Denne teknik beskytter både motoren og strømnettet ved at reducere elektrisk stress, sænke mekanisk slid og undgå pludseligt trykbølger i væskhåndteringssystemer såsom pumper og kompressorer. For eksempel drager pumper fordel af at undgå vandhammer, mens kompressorer er beskyttet mod flydende hammer og overdreven mekanisk belastning.

Forskel mellem blød starter og VFD (variabel frekvensdrev)

Mens både bløde startere og VFD'er bruges til at kontrollere motorer, tjener de forskellige formål:

Blød starter

Kontrollerer motorens start og stop.

Grænser indstrøm og drejningsmomentschok.

Tilvejebringer en omkostningseffektiv løsning, når hastighedskontrol ikke er påkrævet.

Variabel frekvensdrev (VFD)

Kontrollerer både motorhastighed og drejningsmoment ved justering af frekvens og spænding.

Aktiverer energibesparelser, især i applikationer med variabel belastning som fans og pumper.

Mere kompleks og dyre end bløde startere.

Kort sagt, en blød starter er bedst egnet til applikationer, hvor glat start og stop er de vigtigste krav, mens en VFD er nødvendig, når hastighedsvariation og energieffektivitet er prioriteter.

Hvordan fungerer en blød start?

En blød starter bruger typisk tyristorer (SCR'er) eller andre halvlederkontakter til at kontrollere den spænding, der leveres til motoren. Ved opstart tillader den bløde starter motoren at modtage kun en brøkdel af den fulde spænding og øger den derefter gradvist, indtil motoren når fuld hastighed.

Når motoren kører, kan en bypass -kontaktor være engageret i at reducere varmetab og forbedre effektiviteten. Under stop kan en blød starter også give et blødt stop, hvilket forhindrer pludselige stop, der kan forårsage hydrauliske stød i pumper eller mekanisk belastning i kompressorer.

Applikationer i motorer, pumper og kompressorer

Kompressorer

Kompressorer oplever efterspørgsel efter høj drejningsmoment under opstart, hvilket kan forårsage mekanisk stress og skade. En blød starter sikrer glat acceleration, forhindrer flydende hammer og udvider kompressorens levetid.

Pumper

Pumper er tilbøjelige til et fænomen kendt som vandhammer - en pludselig bølge af tryk forårsaget af pludselig start eller stop. Bløde startere eliminerer dette problem ved gradvist at rampe op og ned ad motorhastigheden, hvilket sikrer en jævn fluidstrøm.

Motorer (generelt)

I generelle industrielle applikationer udvider bløde startere motorisk levetid, reducerer vedligeholdelsesomkostninger og minimerer forstyrrelser til elnettet. De er især fordelagtige i store motorer, hvor høj indstrømning ellers kunne destabilisere forsyningsnetværket.
