Ri4Power-Zn lavspændingsafbryder

Model Betydning

Driftsmiljø

1. Omgivelsestemperatur: Den omgivende lufttemperatur overstiger ikke 40 ° C og falder ikke under -5 ° C, og dens gennemsnitstemperatur overstiger ikke 35 ° C inden for 24 timer.

2. omgivelsesfugtighed: Luften er ren, og dens relative fugtighed overstiger ikke 50% ved temperaturen 40 ℃, og en højere relativ fugtighed er tilladt ved lavere temperaturer. For eksempel 90% ved 20 ° C og op til korte perioder ved 25 ° C; Imidlertid kan moderat kondens forekomme lejlighedsvis på grund af temperaturændringer.

3. et temperaturområde mellem -25 ° C og 55 ° C er velegnet til transport- og opbevaringsprocesser, op til 70 ° C i korte perioder (≤ 24 timer).

4. højde, der ikke overstiger 2000 meter.

5. Jordskælvintensitet overstiger ikke 8 grader.

6. Miljøforureningsniveau: niveau 3.

7. Når brugsbetingelserne ikke er til ovenstående arbejdsforhold, vil brugeren foreslå producenten og forhandle om en løsning.

Elektriske parametre

Beskyttelse af indkapsling:
1. SwitchGear -indkapslingsbeskyttelsesniveau: Standardindkapsling er IP54 og IP31, IP33, IP4X kan vælges efter behov,

IP41, IP43, IP5X, IP54.

2. Når man vælger et højere beskyttelsesniveau, er det nødvendigt at overveje kapacitetsreduktionen af ​​switchgear på grund af reduceret varmeafledning.

3. indkapslingsbeskyttelse af skuffeenheden er til kravene til produktudvælgelse, når skuffen er tilsluttet, testet og i hovedafbryderen lukning eller åbningsposition. Når skuffeenheden er i den fjernede position, er beskyttelsesniveauet mellem rummet og de farlige levende dele

Ipxxb.

4. opdelingen af ​​rummet i Switchgear-kabinettet opfylder kravene i IEC 439-1, 3 eller 4, og beskyttelsesklassen mellem rummet opfylder kravene i IP2X.

Klassificering af skabe:

I henhold til brugen af ​​switchgear -kabinettet kan samles i en række kabinetstrukturer, og funktionel enhedsrammestruktur kan opdeles i følgende skabstyper:

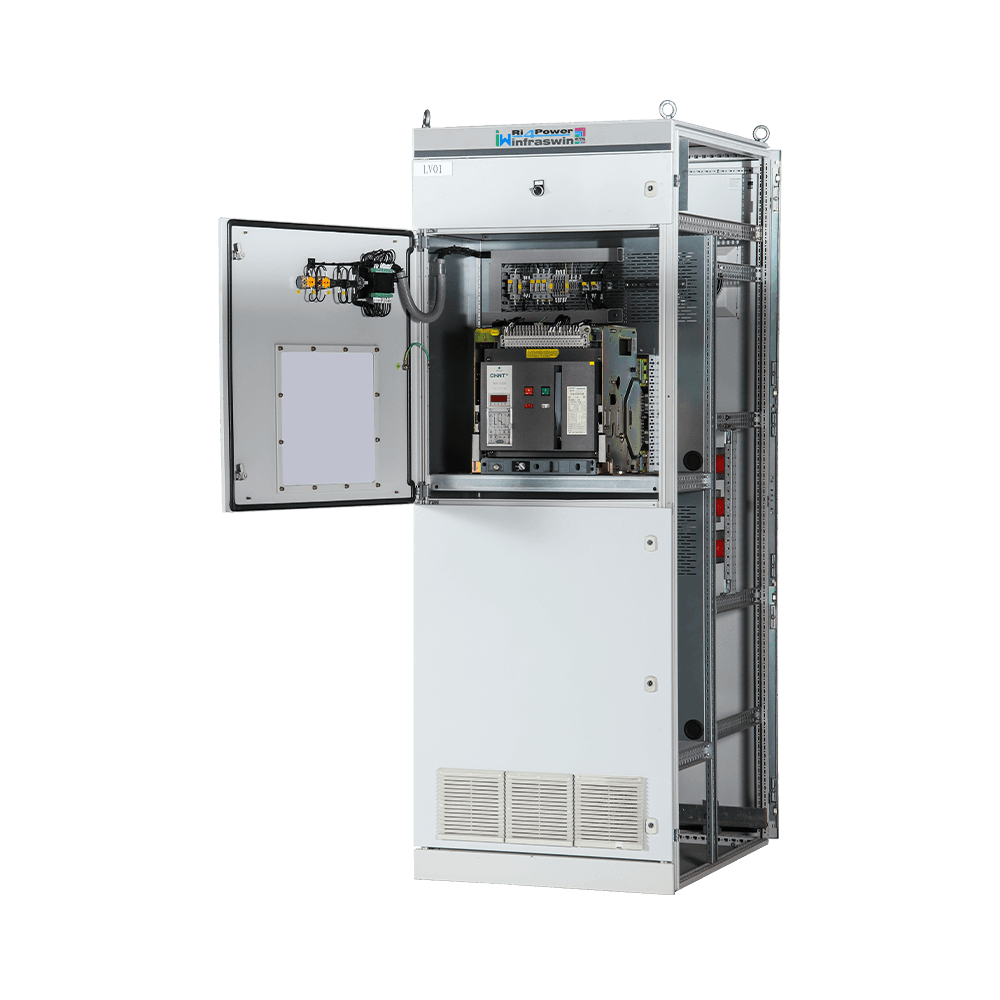

1. PC-kabinet: Hovedsageligt installeret med kredsløb af ramme-type afbrydere eller knivkniv til stor kapacitet, der generelt bruges til indkommende switchgear og højstrøm distributionsudløbsskabe. (Figur 2) Afhængig af skiftekapaciteten og størrelseskravene kan pc -skabe have forskellige bredder. Forskellige typer af rammetype-afbrydere eller knivfusionerede switches kan installeres i pc-kabinettet, og 1 til 3 sæt kredsløb af ramme-type kan installeres efter behov. Når to rammeafbrydere er installeret, bruges normalt en venstre-højreordning. Venstre-højre-arrangementet, kabinetbredden øges sammenlignet med det øvre og nedre arrangement, men sammenlignet med det øvre og nedre arrangement er varmeafledningsbetingelserne bedre, og det er bedre end det øvre og nedre arrangement i tilfælde af langvarig Term fuld belastning. Horisontalt busbar kabinet bageste arrangement, når den nominelle strøm ≥ 4000A, skal busbar -kabinettet øge det 400 mm brede busbar overførselsskab eller busbar brooverførsel; Horisontal Busbar -kabinet Toparrangement, når den nominelle strøm> 3200a, skal busbar -kabinettet øge 300 mm ~ 400 mm brede busbar overførselsskab.

2. MCC-kabinet: Hovedsageligt installeret med støbte sagskredsløb, kontaktorer, termiske relæer eller småbespilte knebeklædninger, der generelt bruges i motorstyringscentre eller småstrømsfordelingscentre. Der er to typer forretninger: kabinetets sideudløb og kabinet bagud.

3. blandede pc- og MCC -skabe: Switchgear er dels til pc -kredsløb og dels til MCC -kredsløb. Brug af en blandet struktur forbedrer installationseffektiviteten af ​​kabinetkomponenterne og reducerer antallet af switchgear. Generelt anbefales det at adskille pc'en og MCC og at finde rammeafbrydere og skuffeenheder i forskellige skabe for brugervenlighed og vedligeholdelse; Under særlige omstændigheder er det imidlertid tilladt at blande pc'en og MCC. I tilfælde af blandet installation skal pc'en placeres i den øverste del af skabet, skuffeenhed Busbarer. For detaljer, se det primære program.

4. Reaktive strømkompensationsskab: Hovedsageligt installation af lavspændingseffektkondensatorer og tilsvarende kontrolkredsløb, der bruges til lavspændingsreaktiv effektkompensation af systemet. Afhængigt af det udstyr, der er i brug, er automatiske reaktive strømkompensationsskabe designet til at kompensere for den reaktive kraft af gitteret med omtrentlige sinusformede bølgeformer og den reaktive effekt leveret af ensretter og udstyret med filtreringskredsløb.

For at sikre optimale installationsprocedurer og kvalitet skal specielt uddannet eller specialiseret personale være ansvarligt for vejledning og tilsyn på stedet og udføre det tilsvarende arbejde i henhold til disse instruktioner.

1. Generelle krav til installationsstedet:

Inden installation af switchgearet, skal de civile værker i distributionsrummet være afsluttet og accepteret og være udstyret med en strømforsyning og ventilation til belysning og installation. Distributionsrummet skal være tørt, rent, airconditioneret med en låsbar dør og med huller gennem væggene og kabelgravene lavet på forhånd. Loftshøjden på distributionsrummet skal ikke være mindre end 3000 mm over jorden, og betingelserne for alle distributionsrum skal sikre, at de opfylder de foreskrevne miljøforhold for den normale brug af den indendørs switchgear.

2. Distributionsrum Layoutplan:

Til switchgear -kabinettet, når sidekablet bruges, udføres al installation, idriftsættelse og vedligeholdelse på forsiden, og det kan installeres mod væggen for at spare gulvplads; Når det bageste kabeludløb bruges, da installationen og vedligeholdelsen af ​​kablet skal udføres på bagsiden af ​​skabet, er kabinettet designet til at blive installeret væk fra væggen. Men generelt, hvis gulvpladsen i distributionsrummet tillader det, er det bedre at designe layoutet af distributionsrummet med switchgear, der ikke er installeret mod væggen, så den passende kanal kan efterlades mellem dækpladen på det Switchgear til partitionsvæggen såvel som mellem de to sider af switchgear til partitionsvæggen, så det er lettere for installation, vedligeholdelse og brandbekæmpelse.


Bestilling af oplysninger

Når switchgear bestilles, skal brugeren give følgende oplysninger:

Primær linjeskema og enkeltlinjesystemdiagram, data om formålet med systemet, nominel spænding, nominel strøm, nominel kortslutningsstrøm osv.;

Arrangementdiagram over switchgear og planlayout af distributionsrummet;

Specifikationer for indgående og udgående kabler;

Detaljerede modeller, mængder og specifikationer af alle former for elektrisk udstyr, der skal samles inde i hvert switchgear -kabinet, navne, modeller og mængder af andet tilbehør og en liste over udstyr, der skal udstedes;

Sekundært kredsløb udfoldelsesdiagram;

Andre særlige krav såsom skabsfarve.


Form- og monteringsdimensioner

Base på switchroom -gulvet: Når antallet af switchgear er lille, og vægten er let, kan den monteres direkte på gulvet i switchroom. Det kræves, at gulvet ved installationen er meget fladt og har tilstrækkelig bærende kapacitet. Hvis det er nødvendigt, kan shims indsættes under switchgear under installationsjusteringer.
