P/V-12 (D) -W550 Aftagelig AC Metal-lukket switchgear

P/V-12 (D) -W550 Aftagelig skiftende strømmet metalindkastet switchgear bruges til det nominelle systemspænding 3 ~ 10 kV, nominel frekvens 50Hz enkelt-bus eller enkelt-bus segment-system, som accept og distribution af elektrisk energi og kredsløbskontrol, beskyttelse og overvågningsfunktioner i indendørs distributionsudstyr. Hver enhed er konfigureret med to vakuumafbrydere, som er velegnet til det scenarie, hvor rummiljøet er lille.

Kontakt os Shanghai Infraswin Energy Co., Ltd.
PREV: No previous article NEXT:P/V-12 AC klædt metalindlukket aftagelig switchgear

Produktoversigt

Produktdesignstruktur
EN.upper breaker -rum (nellermal brugskapacitet 630EN)
B.Lower Breaker -rum (nellermal brugskapacitet 630a)
C.upper kabelrum (normal brugskapacitet 630A)
D.Lower kabelrum (normal brugskapacitet 630A)
E.Main Busbar Rum (normal brugskapacitet ≯3150A)
F. Intelligent Control Room
G.Pressure Relief Channel
Hovedfunktionelle enhedsmoduler
Det vigtigste funktionelle enhedsmodul, der er placeret i de øvre og nedre afbryderrum, er et aftageligt og aftageligt kombinationsmodul, der let kan trækkes ud og fjernes fra switchgearet, når switchgearet skal betjenes i vid udstrækning ved at åbne hoveddøren til Switchgear og losning af et par skruer på forsiden af ​​switchgearet.
1. base ramme til montering af de vigtigste funktionelle komponenter
2. Circuit Breakers, som er inden for basisrammeskinnerne og stadig kan flyttes uafhængigt af deres position på daglig basis.
3. klapdrevsmekanisme, der følger afbryderen fra test til arbejdsposition.
4. Primær kontaktisoleringsboks (forreste halvdel)
5. Flapperplade, der bevæger sig op og ned og åbnes, når afbryderen er i testpositionen
6. Sekundær kontrolkredsløb Dynamisk og statiske stik

Kontrol og drift

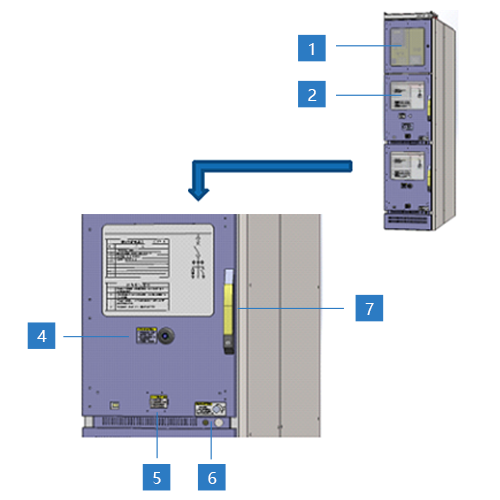

Alle skærme af switchgear kan ses uden at åbne døren, sekundære kontroloperationer kan kun udføres ved at åbne den intelligente kontrolrumsdør, og primære nødstripping og jordskontaktoperationer udføres med døren lukket.
1. Den sekundære kontrolmålings- og kontrolvindue, hvis operationen skal åbne døren
2. SwitchGear Main Technical Index Parameter Namplate
3
4
5. CIRCUIT BREAKER POSITION (Test → Arbejd) Svinghåndtagsindsættelsesport
6. Indsættelsesport til jordafbryderens lukning og åbningsoperationshåndtag
7.Circuit breaker rum dørlås, skal åbne med nøglen
SwitchGear tekniske parametre

Navn

Enhed

Parametrisk

Bedømt spænding

kv

12

Bedømt frekvens

Hz

50

Bedømt isoleringsniveau

Industriel frekvens modstå spænding (1 minut)

kv

42

Lyn bølge modstår spænding (top)

kv

75

Hovedbusslinjeklasset strøm

A

1250a/3150a

Bedømt kort tid modstå strøm

ka

31.5

Bedømt korttidsudholdenhedstid

S

4

Bedømt top modstrømsstrøm

ka

80

Beskyttelsesklasse

Switchgear -huse

IP41

Mellem switchgear -rum

IP2X

SMAIN -komponentindstillinger (afbrydere)

P/V-12 (D) -W550 Portable A.C. Metalindslået switchgear kan udstyres med to slags afbrydere: (1) IVB-12/T (2) VD4/P-12, faseafstand 150 mm, polafstand 205 mm.
(1) IVB-12/T.
(2) VD4/P-12, faseafstand 150 mm, polafstand 205 mm.

Bedømt spænding

kv

12

Bedømt strøm

A

630bet1250

Bedømt industriel frekvens modstå spænding (1 minut)

kv

42

Bedømt lynimpuls modstå spænding (PEAK)

kv

75

Bedømt kortslutningsbrud

ka

25，31.5

Bedømt kort tid modstående strøm (4 sekunder)

ka

25，31.5

Elektrisk livsvurdering

E2

Mekanisk liv

10000 (M2)


Hovedkomponentindstillinger (jordafbryder)

P/V-12 (D) -W550 Fjernelig A.C. Metalindkastet switchgear med valgfri jordskontakt EK6-12/31.5-150

Bedømt spænding

kv

12

Bedømt kort tid modstå strøm

ka

31.5

Bedømt kortslutningsvarighed

s

4

Bedømt kortslutningsafslutningsstrøm

ka

80

Bedømt top modstrømsstrøm

ka

80

Bedømt industriel frekvens modstå spænding (1 minut)

kv

42

Bedømt lynimpuls modstå spænding (PEAK)

kv

75

Mekanisk liv

次

2000


Hovedkomponentindstilling (nuværende transformer)

P/V-12 (D) -W550 Aftagelig AC Metal-lukket switchgear med valgfri strømtransformator LDJ-10-140-1

Bedømt primær strøm （a)

Nøjagtighedsklasse kombination

Bedømt output (VA)

Kort tid termisk strøm (ka/s）

Bedømt dynamisk stabilitetsstrøm (KA)

50,75.100.150.200

0,5/10p10

5

63

125

250.300.350.400

0,5/10p10

5

63

125

450.500.550.600

0,5/10p10

5

63

125

650.700.800.1000

0,5/10p10

5

63

125


Primært hovedkredsløbsordning (dobbeltafbrydere -forretninger)

Hoved ledningsordning Komponentnavn Modelspecifikation Note

Jordafbryder

EK6-12/31.5-150

Fast formulering

Kabelstik

Hy5W 囗 -17-45z

Andre tilgængelige modeller

Nuværende transformer

LDJ-10-140-1

0,5/10p10

Fast formulering

Vakuumbrud

IVB-12/T. or VD4/P-12

Fast formulering ( 630A)

Hovedbusbar

Tym

1250a ~ 3150a

Vakuumbrud

IVB-12/T. or VD4/P-12

Fast formulering (630A)

Nuværende transformer

LDJ-10-140-1

0,5/10p10

Fast formulering

Kabelstik

Hy5W 囗 -17-45z

Andre tilgængelige modeller

Jordafbryder

EK6-12/31.5-150

Fast formulering

Bruge

Feed (et kabel)

Samlede dimensioner

550W*1650d*2400h (Dybde dimensioner eksklusive for- og bagdøre)

Primært hovedkredsløbsprogram (breaker -feed og Pt -måling)

Hoved ledningsordning

Komponentnavn

Modelspecifikation

Note

Spændingstransformator

JDZX10-10AR

Fast formulering

Sikring

XRNP 囗 -12 0,5A 50KA

Fast formulering

Hovedbusbar

Tym

1250a ~ 3150a

Vakuumbrud

IVB-12/T eller VD4/P-12

Fast formulering (1250A)

Nuværende transformer

LDJ-10-140-1

0,5/10p10

Fast formulering

Kabelstik

HY5W 囗 -17-45Z

Andre tilgængelige modeller

Bruge

Indgående telegram ＋ pt

Samlede dimensioner

550W*1650d*2400h (dybde dimensioner eksklusive for- og bagdøre)

Typisk hovedkredsløbskombinationsplan (≯1250a)

Bruge

Pt

Feeder

Feeder

Feeder

Feeder

Pt

Hovedstik ledninger Gruppekombinationsprogrammer Sag

Bruge

Indgående telegram

Feeder

Incommunicado

Parentunion

Feeder

Indgående telegram

Kabinetbredde dimensioner

550

550

550

550

550

550

Typisk hovedkredsløbskombinationsplan (≯3150A)

Bruge

Feeder

Feeder

Hovedstik ledninger Gruppekombinationsprogrammer Sag

Bruge

Indgående telegram

Pt

Feeder

Incommunicado

Parentunion

Feeder

PT

Indgående telegram

Kabinetbredde dimensioner

1000

800

550

1000

1000

550

800

1000

Skematisk diagram over switchgear -installation
Cutaway View of SwitchGear Installation Elevation:



SwitchGear -installationslayout:
