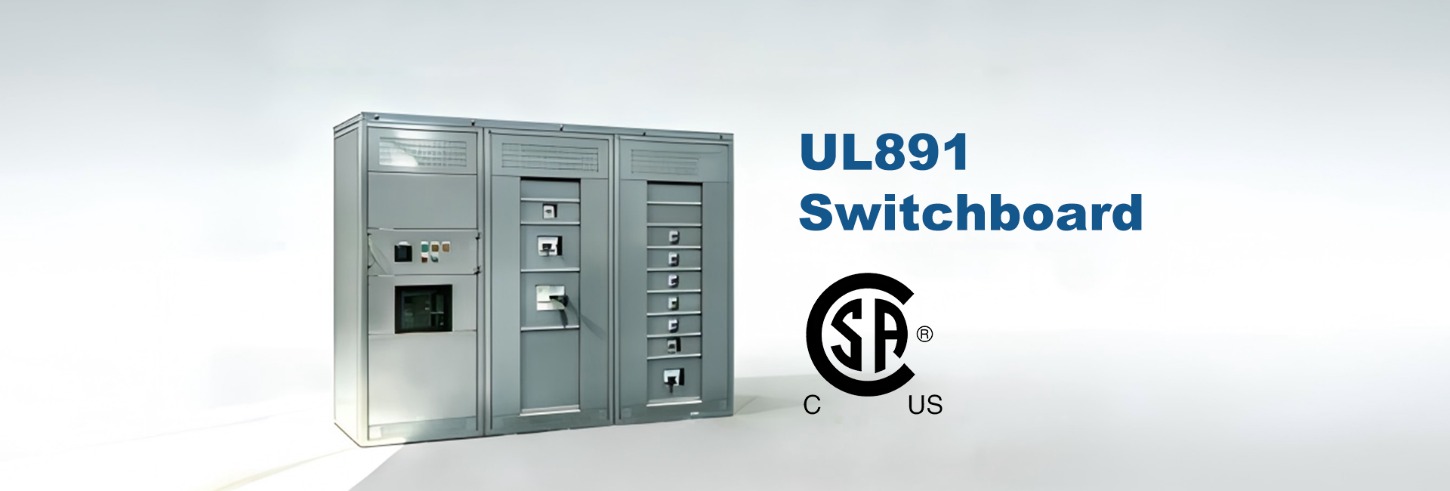

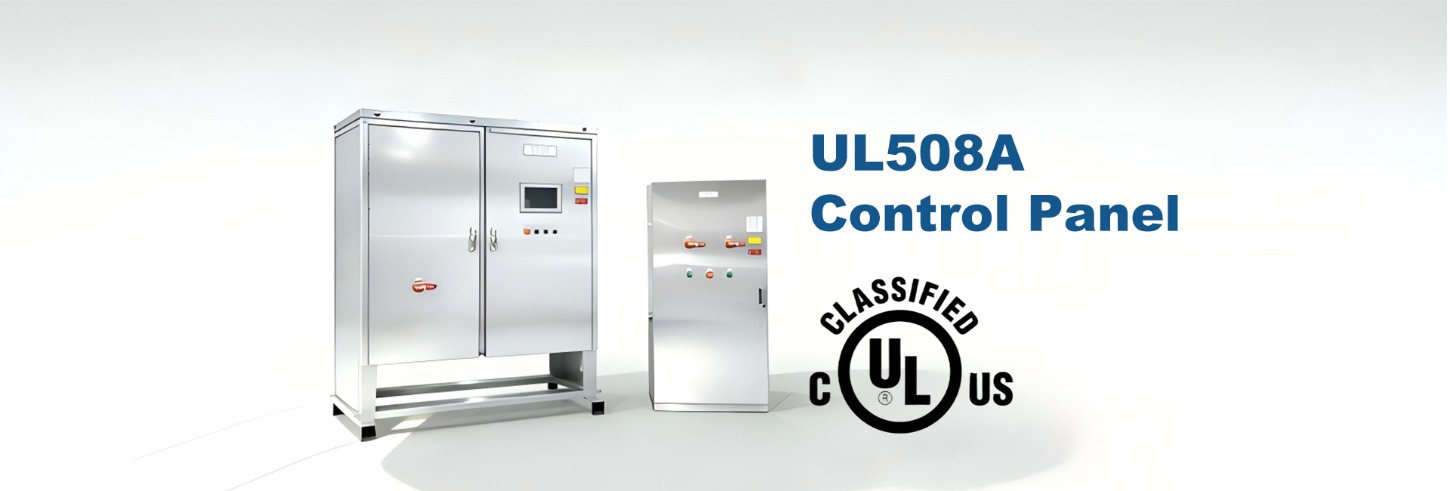

For elektriske ingeniører udgør design af industrielle kontrolpaneler (UL508A) og lavspændingskoblinger (UL891) et tilbagevendende sæt komplekse tekniske og proceduremæssige udfordringer. Overholdelse er ikke kun et afkrydsningsfelt - det er en integreret del af sikkerhed, pålidelighed og markedsadgang. Shanghai Jisheng Energy Co., Ltd. har gennem omfattende projekterfaring i energi- og elsektoren udviklet robuste metoder til at navigere i disse standarder effektivt. Denne vejledning behandler almindelige smertepunkter og giver praktiske løsninger hentet fra applikationer i den virkelige verden.
A. Almindelige udfordringer og felttestede løsninger
Short-Circuit Current Rating (SCCR) Beregninger
Smertepunktet : At bestemme SCCR for en samling, især med komponenter fra flere leverandører, er fortsat et af de mest fejludsatte og tidskrævende aspekter af UL508A-overholdelse.
Gennemprøvede løsninger :
- Anvend serievurderingsmetoden strengt, og sørg for, at validerede kombinationsvurderinger er dokumenteret.
- Brug UL-anerkendte digitale værktøjer til at modellere og verificere beregninger.
- Som demonstreret i Shanghai Jisheng Energys projekter kan inkorporering af strømbegrænsende enheder (CLD'er) systematisk hæve samlingens samlede SCCR.
- Oprethold et klart, reviderbart spor af alle komponentvurderinger og beregningsantagelser.
Temperaturstigningstest mislykkedes
Smertepunktet t : Udstyr, der overskrider temperaturgrænserne under nominel belastning, er en hyppig årsag til UL891-manglende overensstemmelse og projektforsinkelser.
Effektive strategier :
- Simuler tidligt: Udfør termisk modellering under designfasen for at identificere hotspots.
- Design til køling: Optimer layout til naturlig konvektion; overveje aktiv køling, hvor det er tilladt.
- Materiale har betydning: Shanghai Jisheng Energys arbejde med PV- og lagersystemer bekræfter, at valg af komponenter og isolering med overlegne termiske egenskaber betaler sig i test.
- Pre-Test: Kør interne termiske test før den officielle evaluering.
Isoleringskoordinering & rydning/krybning
Smertepunktet : At navigere i matrixen af krav baseret på spænding, forureningsgrad og materialegruppe er indviklet og fører ofte til overblik.
Bedste praksis :
- Udvikle og bruge projektspecifikke tjeklister i overensstemmelse med UL-standarder.
- Reference UL-vejledningsdokumenter for grænsetilfælde.
- En vigtig lektie fra Shanghai Jisheng Energy: Design altid til det værst tænkelige transiente overspændingsscenarie.
- Udfør peer reviews udelukkende fokuseret på isoleringsveje.
Lednings- og termineringsfejl
Smertepunktet : Forkert ledningsstørrelse, bundlingspraksis eller ikke-kompatible opsigelser er almindelige revisionsresultater, der kræver kostbar omarbejdelse.
Implementeringsvejledning :
- Størrelse af ledere baseret på den faktiske belastningsstrøm, med anvendelse af alle relevante reduktionsfaktorer.
- Shanghai Jisheng Energys QC-protokol kræver streng overholdelse af producentspecificerede drejningsmomentværdier og termineringsmetoder.
- Lav en fysisk "gylden prøve" af godkendte opsigelser til værkstedet.
Dokumentations- og mærkningsmangler
Smertepunktet : Ufuldstændige navneskilte, manglende instruktionsmanualer eller inkonsekvent dokumentation kan standse certificeringen.
En systematisk rettelse :
- Efter Shanghai Jisheng Energys proces skal du initiere etiket- og dokumentationskrav ved kickoff-mødet.
- Brug skabeloner til at sikre sammenhæng på tværs af projekter.
- Implementer en Document Ready for Review (DRR)-gate før indsendelse.
- Kontakt din UL Field Engineer tidligt om eventuelle ikke-standard mærkningsbehov.
B. Industricasestudie: Shanghai Infraswin Energy's integrerede tilgang
I et nyligt netbundet energilagringsprojekt, der kræver både UL508A- og UL891-lister, har Shanghai Jisheng Energys team med succes strømlinet overholdelse ved:
- Vedtagelse af et modulært design: Underenheder blev præcertificeret, hvilket forenklede den endelige samlingsevaluering.
- Udnyttelse af et digitalt dashboard: En realtidssporing til komponentcertificeringer, testrapporter og revisionskontrol.
- Co-engineering med leverandører: Samarbejde med nøgleleverandører om interfacedesign for at forhåndsvalidere overholdelse.
- Front-Loading-certificering: Involvering af UL-teamet under den foreløbige designgennemgang (PDR) for at tilpasse strategien.
C. Optimering af din overholdelsesarbejdsgang
Under design:
- Integrer standardgennemgangskontrolpunkter i din fase-gate designproces.
- Vælg komponenter fra leverandører, der leverer omfattende UL-certificeringspakker.
- Overvej en modulær arkitektur for at isolere og forenkle certificeringsomfang.
Fortest:
- Udfør in-house "mock audits" og pre-compliance tests.
- Sørg for, at alt måleudstyr er kalibreret med aktuelle certifikater.
- Træn byggeteknikere om "hvorfor" bag kritiske monteringstrin.
Samarbejde med dit certificeringsorgan:
- Planlæg en præ-ansøgningskonference for at diskutere nye eller komplekse aspekter.
- Vær gennemsigtig omkring tidslinjer og potentielle forhindringer.
- Som Shanghai Jisheng Energy rådgiver, skal du behandle UL-ingeniøren som en samarbejdspartner for at opnå et sikkert, kompatibelt produkt.
Navigation i UL508A og UL891 er mere end en regulatorisk hindring – det er en disciplin, der, når den mestres, forbedrer produktkvalitet, sikkerhed og kundetillid. Erfaringerne fra firmaer som Shanghai Jisheng Energy Co., Ltd. illustrerer, at en proaktiv, systematisk og kollaborativ tilgang gør compliance fra et omkostningscenter til en markør for ingeniørmæssig ekspertise. Ved at anvende disse praktiske strategier kan elektroingeniører levere overlegne, certificerbare designs med større forudsigelighed og effektivitet.
